Querschnitte erstellen

Das Anzeigen eines Querschnitt eines 3D-Modell können Sie sich so vorstellen, als würden Sie das Modell in zwei Hälften schneiden und hineinschauen. Im Dialogfeld „Querschnitt – Einstellungen“ stellen Sie die Ausrichtung, den Versatz und die Neigung der Schnittebene ein.

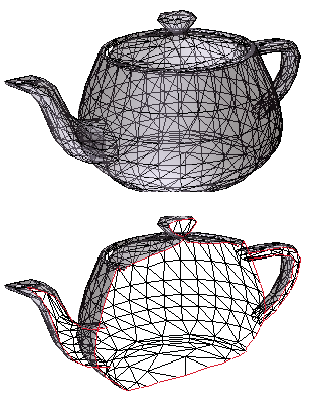

Vor und nach Querschnitt

Klicken Sie in der 3D-Werkzeugleiste auf das Symbol „Querschnitt ein-/ausschalten“ , um den Querschnitt ein- bzw. auszuschalten.
(Optional) Klicken Sie auf den Pfeil neben dem Symbol „Querschnitt ein-/ausschalten“ und wählen Sie „Querschnitt – Eigenschaften“, um das Dialogfeld „Querschnitt – Eigenschaften“ zu öffnen. Führen Sie dann einen der folgenden Schritte aus:
- Ändern Sie die Einstellungen unter „Ausrichtung“, „Anzeigeeinstellungen“ und „Position und Ausrichtung“.
- Zum Speichern der aktuellen Ansicht des Querschnitts klicken Sie auf die Schaltfläche „Schnittansicht speichern“. (Die gespeicherte Ansicht wird im Menü „Ansichten“ in der 3D-Werkzeugleiste und in der Modellhierarchie unter einem Standardnamen gespeichert, wie z. B. „SectionView[n]“.)

Optionen im Dialogfeld „Querschnitt - Eigenschaften“

Änderungen in diesem Dialogfeld werden sofort in die PDF übernommen. Wenn Sie die Änderungen verfolgen möchten, achten Sie darauf, dass das Fenster „Querschnitt – Eigenschaften“ nicht Ihren Blick auf das aktive 3D-Modell blockiert. Das Fenster „Querschnitt – Eigenschaften“ bleibt im Vordergrund, wenn Sie die entsprechende PDF hervorheben oder interaktiv mit der PDF arbeiten. Klicken Sie auf die Schaltfläche „Schließen“ rechts oben in der Ecke, um das Fenster zu schließen.

Querschnitt aktivieren: Bewirkt, dass die anderen Optionen verfügbar sind.
Ausrichtung: Bestimmt die Achse (x, y oder z), an der der Querschnitt ausgerichtet wird. Wenn Sie auf „An Fläche ausrichten“ und dann auf einen Oberflächenbereich (Fläche) des 3D-Objekts klicken (dazu muss das Dialogfeld nicht geschlossen werden), wird der Querschnitt entlang der von dieser Oberfläche definierten Ebene erstellt.
Überschneidungen einblenden: Gibt durch eine farbige Kontur an, wo die Schnittebene das 3D-Modell schneidet. Klicken Sie auf das Farbfeld, um eine andere Farbe auszuwählen.
Schnittebene einblenden: Zeigt das zweidimensionale Feld an, mit dem das 3D-Modell geschnitten wurde. Klicken Sie auf das Farbfeld, um eine andere Farbe auszuwählen, und geben Sie einen anderen Prozentwert ein, wenn Sie die Deckkraft der Ebene ändern möchten.
Kamera an Schnittebene ausrichten: Dreht das 3D-Modell so, dass es auf einer Ebene mit der Schnittebene des Querschnitts liegt.
Verschiebung: Bestimmt, wie viel des 3D-Modells weggeschnitten wird. Ziehen Sie den Schieberegler nach links oder rechts.

Wählen Sie eine Achse aus und ziehen Sie den Schieberegler für die Verschiebung vor und zurück, um die Änderungen an dem eingebetteten 3D-Modell beobachten zu können, wenn Sie die Teilung des 3D-Modells durch die Achse anzeigen möchten.
Spiegeln: Kehrt den Querschnitt um. Wenn beispielsweise die obere Hälfte des Modells im Querschnitt weggeschnitten wurde, wird durch Klicken auf „Spiegeln“ die obere Hälfte angezeigt und die untere ausgeblendet.
Versatzschieberegler: Bestimmen die Winkel zwischen der Schnittebene und den Achsen. Ziehen Sie die Schieberegler nach links oder rechts oder ändern Sie die Prozentwerte.
Schnittansicht speichern: Fügt die aktuelle Querschnittansicht zu den Listen in der 3D-Werkzeugleiste und in der Modellhierarchie hinzu, so dass Sie sie erneut auswählen können, wenn Sie diese Ansicht für das Modell wiederholen möchten. Die gespeicherte Ansicht erhält einen Standardnamen (SectionView[n]).
